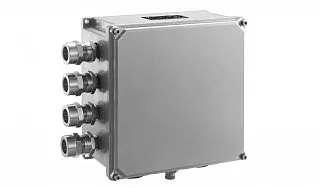

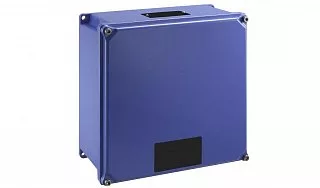

Взрывозащищенная клеммная коробка КНВ-А3021 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-А3021 из алюминиевого сплава предназначена для соединения, разветвления и распределения электрических цепей на промышленных объектах, где требуется применение электрооборудования во взрывозащищённом исполнении.
Прямоугольная форма корпуса позволяет организовать размещение клеммного оборудования и распределить кабельные подключения с учётом особенностей электрической схемы. Модель подходит для создания коммутационных узлов, объединяющих несколько групп сигнальных, измерительных и управляющих цепей.
Корпус изготовлен из алюминиевого сплава, сочетающего механическую прочность и сравнительно небольшую массу. Внутреннее оснащение подбирается в зависимости от назначения коробки, количества подключаемых кабелей и параметров проводников.
Для установки клеммных терминалов используются DIN-рейки. Их количество и расположение определяются электрической схемой и необходимым пространством для подключения проводников. Кабельные вводы подбираются с учётом характеристик кабелей и требований к взрывозащите.
При подготовке корпуса необходимо соблюдать минимальные расстояния между отверстиями под кабельные вводы. Значения зависят от сочетания размеров резьбы и учитываются при разработке схемы сверления.
Минимальное расстояние между отверстиями для сверления, мм:
| Размер резьбы | 3/8″ M16 | 1/2″ M20 | 3/4″ M25 | 1″ M32 | 1 1/4″ M40 | 1 1/2″ M50 | 2″ M63 | 2 1/2″ M75 | 3″ M80 |
|---|---|---|---|---|---|---|---|---|---|
| 3/8″ M16 | 33 | 35 | 38 | 42,5 | 45,5 | 49,5 | 56,5 | 62,5 | 71,5 |
| 1/2″ M20 | 35 | 37 | 40 | 44,5 | 47,5 | 51,5 | 58,5 | 64,5 | 73,5 |
| 3/4″ M25 | 38 | 40 | 43 | 47,5 | 50,5 | 54,5 | 61,5 | 67,5 | 76,5 |
| 1″ M32 | 42,5 | 44,5 | 47,5 | 52 | 55 | 59 | 66 | 72 | 81 |
| 1 1/4″ M40 | 45,5 | 47,5 | 50,5 | 55 | 58 | 62 | 69 | 75 | 84 |
| 1 1/2″ M50 | 49,5 | 51,5 | 54,5 | 59 | 62 | 66 | 73 | 79 | 88 |
| 2″ M63 | 56,5 | 58,5 | 61,5 | 66 | 69 | 73 | 80 | 86 | 95 |
| 2 1/2″ M75 | 62,5 | 64,5 | 67,5 | 72 | 75 | 79 | 86 | 92 | 101 |
| 3″ M80 | 71,5 | 73,5 | 76,5 | 81 | 84 | 88 | 95 | 101 | 110 |
Значение на пересечении строки и столбца определяет минимальное расстояние между центрами двух отверстий соответствующих размеров резьбы. Например, между отверстиями M16 и M16 необходимо предусмотреть не менее 33 мм, между M20 и M32 — не менее 44,5 мм, между M63 и M80 — не менее 95 мм, а между двумя отверстиями M80 — не менее 110 мм.
Таблица используется при разработке схемы сверления. Окончательное количество и расположение кабельных вводов определяются с учётом размеров корпуса, габаритов выбранных компонентов, доступной площади стенок и внутренней компоновки.
Технические характеристики
Применение
КНВ-А3021 применяется для организации электрических соединений в системах промышленной автоматизации, управления технологическими процессами, контроля и сигнализации.
Коробка может использоваться для подключения контрольно-измерительных приборов, датчиков, исполнительных механизмов и другого электротехнического оборудования. Она позволяет объединять отдельные кабельные линии и формировать промежуточные распределительные узлы.
Прямоугольная конфигурация удобна при необходимости разделить клеммные соединения на функциональные группы. Расположение внутреннего оборудования и кабельных вводов выбирается с учётом направления кабельных трасс и требований к обслуживанию соединений.
Модель может применяться на нефтегазовых, химических, нефтехимических, энергетических и других промышленных предприятиях. Возможность эксплуатации в конкретной взрывоопасной зоне определяется маркировкой взрывозащиты выбранного исполнения и характеристиками рабочей среды.
При подборе оборудования необходимо учитывать количество электрических цепей, сечение проводников, тип клеммных терминалов, параметры кабелей и условия размещения коммутационного узла.
Преимущества практического использования
Прямоугольная конструкция КНВ-А3021 предоставляет возможность организовать внутреннее пространство в соответствии с особенностями электрической схемы. Клеммные блоки могут объединяться в отдельные группы, что позволяет упорядочить подключения различных электрических цепей.
Корпус из алюминиевого сплава обеспечивает механическую прочность конструкции при относительно небольшой массе. Это учитывается при выборе способа крепления коробки и размещении её на промышленных объектах.
Индивидуальная комплектация позволяет подобрать тип и количество клеммных терминалов, расположение DIN-реек и схему внутренней проводки. При разработке компоновки учитываются размеры устанавливаемых компонентов и необходимость доступа к соединениям.
Кабельные вводы могут размещаться на разных сторонах корпуса в зависимости от направления кабельных трасс. Схема сверления разрабатывается с соблюдением минимальных расстояний между отверстиями, в том числе при совместном использовании вводов различных типоразмеров.
Для серии КНВ-А предусмотрены различные варианты взрывозащищённого исполнения. Конкретная комплектация подбирается в соответствии с классификацией взрывоопасной зоны, параметрами подключаемых электрических цепей и условиями эксплуатации.
Возможность предварительного согласования внутреннего оснащения и расположения вводов позволяет подготовить коробку под конкретную схему подключения и учесть особенности монтажа ещё на этапе заказа.
Купить Взрывозащищенная клеммная коробка КНВ-А3021 из алюминиевого сплава
У нас можно заказать взрывозащищенную клеммную коробку КНВ-А3021 из алюминиевого сплава для комплектации систем промышленной автоматизации, электроснабжения, контроля и управления технологическими процессами.
Для подбора исполнения необходимо указать требуемую маркировку взрывозащиты, количество и сечение проводников, тип клеммных терминалов, число подключаемых кабелей, размеры резьбы и необходимое расположение кабельных вводов.
При согласовании комплектации учитываются электрическая схема объекта, условия эксплуатации, требования к внутреннему оснащению и возможность размещения кабельных вводов с соблюдением установленных минимальных расстояний между отверстиями.
