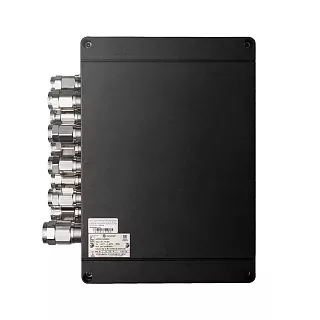

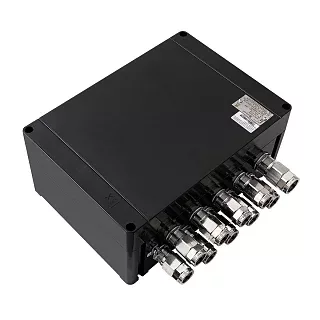

Взрывозащищенная клеммная коробка КСРВ-П261812
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-П261812 — прямоугольный типоразмер серии КСРВ-П с увеличенными длиной и шириной корпуса. По сравнению с КСРВ-П221515 модель имеет больший установочный контур — 259,5×180 мм, при этом глубина составляет 121 мм.
Увеличенный корпус позволяет разместить большее количество клеммных зажимов и организовать несколько кабельных подключений по сторонам А и Б. При выборе необходимо учитывать не только внешние размеры, но и фактический состав клеммной сборки, поскольку для части сечений производитель отдельно указывает общее допустимое количество и количество, которое может быть размещено в одном ряду.
Монтажная панель и монтажная планка
| Элемент | Значение |
|---|---|
| Монтажная панель | КП2618X |
| Монтажная планка | A0154–03 |
| Количество монтажных планок на коробку, шт. | 2 |
Для КСРВ-П261812 предусмотрены монтажная панель КП2618X и две монтажные планки A0154–03. В обозначении панели X является кодом материала: А — алюминий, Н — нержавеющая сталь.
Крепление при помощи монтажных пластин /ПЛАНКА
| Параметр | Значение |
|---|---|
| Монтажные размеры с пластинами, мм | 211 × 86 |
| Диаметр крепежных отверстий, мм | 9 |
Для варианта крепления с монтажными пластинами в строке КСРВ-П261812 указаны размеры 211 и 86 мм и диаметр отверстий 9 мм.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках — максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество |
|---|---|
| 2,5 | 46 (41 в одном ряду) |
| 4 | 38 (34 в одном ряду) |
| 6 | 30 (26 в одном ряду) |
| 10 | 23 (21 в одном ряду) |
| 16 | 18 (17 в одном ряду) |
| 35 | 13 |
| 50 | 7 |
| 70 | 6 |
| 120/150 | — |
| 240 | — |
КСРВ-П261812 допускает до 46 клемм сечением 2,5 мм², до 38 — для 4 мм², до 30 — для 6 мм², до 23 — для 10 мм² и до 18 — для 16 мм². Для сечений 35, 50 и 70 мм² в таблице указано соответственно 13, 7 и 6 клемм.
Максимально допустимое количество кабельных вводов
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 12/12 | 9/9 |
| 1 | 10/10 | 8/8 |
| 2 | 5/5 | 4/4 |
| 3 | 4/4 | 3/3 |
| 4 | 3/3 | 2/2 |
| 5 | 1/1 | 1/1 |
| 6 | — | — |
| 7 | — | — |
| 8 | — | — |
Для КСРВ-П261812 значения приведены для кабельных вводов кодов 01–5. Максимальное количество предусмотрено для кода 01 — 12/12 по стороне А и 9/9 по стороне Б. Для кода 5 допускается по 1/1 вводу с каждой стороны.
Технические характеристики
Применение
КСРВ-П261812 подходит для соединительных и распределительных схем, которым требуется более вместительный корпус, чем КСРВ-П221512 и КСРВ-П221515. Модель позволяет размещать клеммы различных сечений вплоть до 70 мм² в пределах значений, приведенных для этого типоразмера.
Корпус также позволяет организовать кабельные вводы с двух сторон. При формировании комплектации необходимо учитывать одновременно размеры клемм, их количество, типы кабельных вводов и фактическое расположение элементов внутри корпуса.
Преимущества практического использования
По сравнению с КСРВ-П221515 модель имеет более высокую допустимую клеммную вместимость. Для сечения 2,5 мм² она увеличивается с 34 до 46 клемм, для 4 мм² — с 28 до 38, для 6 мм² — с 22 до 30. Кроме того, для КСРВ-П261812 в таблице уже приведено допустимое количество клемм 70 мм² — 6 шт.
Для внутреннего монтажа предусмотрены панель КП2618X и две планки A0154–03. Кабельные вводы кодов 01–5 могут размещаться по сторонам А и Б в количестве, установленном для каждого размера.
Следующий типоразмер по порядку каталога — КСРВ-П302111 с внешними габаритами 299×209×107 мм и массой 2,4 кг. Для него в каталоге отдельно указано примечание о необходимости уточнять наличие и срок поставки.
Купить Взрывозащищенная клеммная коробка КСРВ-П261812
КСРВ-П261812 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо указать количество и сечение проводников, ток и напряжение, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, необходимость монтажной панели и монтажных планок, а также требуемые дополнительные исполнения.Похожие товары
