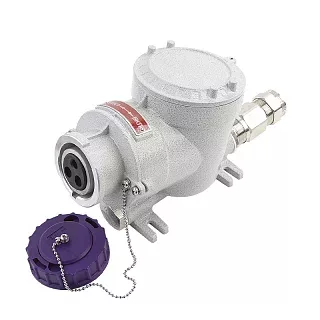

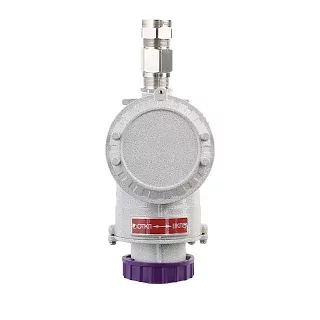

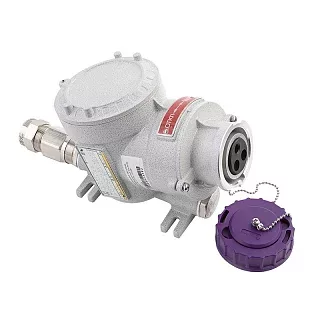

Взрывозащищенный силовой разъем РГМ-16-24-2
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенный силовой разъем РГМ-16-24-2 — низковольтное исполнение серии РГМ на номинальный ток 16 А и напряжение 12/24 В. Контактная схема 2P+PE предусматривает два рабочих полюса и отдельный защитный контакт заземления.
Для идентификации исполнения на 12/24 В используется фиолетовая цветовая кодировка. Это позволяет визуально отличать РГМ-16-24-2 от разъемов этой же серии, рассчитанных на другие рабочие напряжения.
Диаметр корпуса составляет 105 мм, общая высота — 215 мм, глубина — 155 мм. Для подключения предусмотрены два резьбовых присоединительных отверстия M25×1,5. Монтажные отверстия диаметром 7 мм расположены с межосевыми расстояниями 65 × 105 мм.
Масса разъема — 1,70 кг. При заказе тип и количество кабельных вводов подбираются в соответствии с конструкцией и диаметром применяемого кабеля.
Технические характеристики
Применение
РГМ-16-24-2 предназначен для разъемного подключения электрооборудования с рабочим напряжением 12/24 В и токовой нагрузкой до 16 А.
Контактная схема 2P+PE подходит для цепей, где необходимы два рабочих проводника и отдельный защитный проводник PE. При подборе ответной вилки необходимо обеспечить соответствие по номинальному току, напряжению и количеству полюсов.
Низковольтное исполнение может использоваться для подключения мобильного и стационарного оборудования, работающего от сети 12/24 В, если условия эксплуатации соответствуют параметрам выбранного разъема.
Преимущества практического использования
Основное отличие РГМ-16-24-2 от других моделей серии — сочетание напряжения 12/24 В, номинального тока 16 А и контактной схемы 2P+PE.
Фиолетовая цветовая кодировка позволяет быстро идентифицировать низковольтное исполнение при наличии на объекте нескольких разъемных соединений на разные напряжения.
Два резьбовых отверстия M25×1,5 позволяют подобрать подходящие кабельные вводы под применяемую кабельную линию. Монтажные размеры и масса изделия дают возможность заранее подготовить место установки и крепёж.
Купить Взрывозащищенный силовой разъем РГМ-16-24-2
В НПО «Легион» можно заказать взрывозащищенный силовой разъем РГМ-16-24-2.
При заказе необходимо указать параметры кабеля и требуемые кабельные вводы. Для подбора ответной вилки учитываются номинальный ток 16 А, напряжение 12/24 В и контактная схема 2P+PE.
