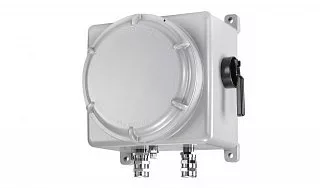

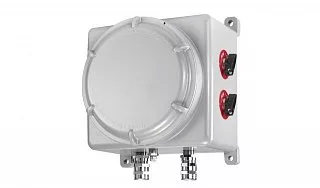

Взрывозащищенный корпус УНВ(С)-2323K из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенный корпус УНВ(С)-2323K из алюминиевого сплава предназначен для размещения электротехнических компонентов в составе промышленного оборудования, применяемого во взрывоопасных средах. Увеличенная монтажная поверхность позволяет использовать модель для компоновок, предусматривающих несколько функциональных групп оборудования и организацию внутренних электрических соединений.

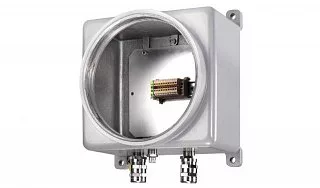

Габаритные размеры корпуса составляют 230 × 230 × 165 мм, масса — 7,3 кг. Внутренняя монтажная пластина размером 194 × 194 мм обеспечивает пространство для крепления коммутационных, защитных и управляющих компонентов с учётом их размеров и схемы подключения.
Корпус и крышка изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Резьбовое соединение крышки обеспечивает взрывонепроницаемость оболочки. Степень защиты IP66/67 препятствует проникновению пыли и воды.
Конструкция предусматривает возможность подготовки резьбовых отверстий под кабельные вводы. Их количество, размеры и расположение определяются с учётом габаритов устанавливаемого оборудования, допустимых расстояний между отверстиями и требований взрывозащиты.
Для адаптации к условиям эксплуатации доступны дополнительные варианты оснащения, включая внутреннее антиконденсатное покрытие, дренажный и вентиляционный клапаны.
Технические характеристики
Применение
Корпус УНВ(С)-2323K применяется в качестве взрывозащищённой оболочки при изготовлении клеммных коробок, коммутационных устройств и оборудования для систем промышленной автоматизации.
Монтажная поверхность позволяет предусмотреть размещение нескольких групп электротехнических компонентов, необходимых для выполнения определённых функций управления или распределения электрических цепей. При разработке компоновки учитываются размеры оборудования, допустимое тепловыделение, требования к внутренним соединениям и расположение кабельных вводов.
Преимущества практического использования
Модель отличается увеличенной площадью монтажной пластины при сохранении квадратной формы корпуса. По сравнению с УНВ(С)-1717K она предоставляет больше пространства для размещения электротехнических компонентов и организации соединений.
Размеры боковых стенок позволяют предусмотреть различные варианты расположения кабельных вводов с учётом конструктивных ограничений. Коррозионностойкий алюминиевый сплав и резьбовое соединение крышки обеспечивают необходимые конструктивные свойства взрывозащищённой оболочки.
Купить Взрывозащищенный корпус УНВ(С)-2323K из алюминиевого сплава
В НПО «Легион» можно заказать взрывозащищенный корпус УНВ(С)-2323K из алюминиевого сплава для комплектации промышленного электротехнического оборудования.
Для согласования исполнения необходимо указать назначение корпуса, требуемую маркировку взрывозащиты, условия эксплуатации, характеристики и габариты устанавливаемых компонентов, а также количество, тип и расположение кабельных вводов. При необходимости дополнительно согласовывается специальное оснащение.
