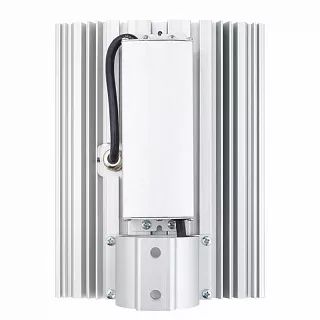

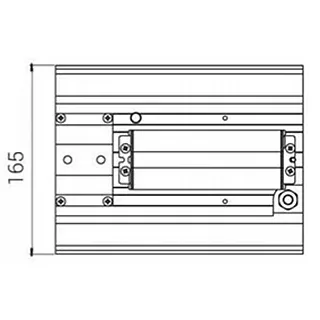

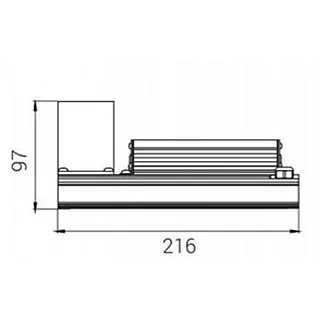

Взрывозащищённый светодиодный светильник Diora Unit 2Ex (45–56 Вт).

Описание

Diora Unit 2Ex (45–56 Вт) — взрывозащищённые светодиодные светильники для освещения производственных помещений, технологических участков и объектов промышленной инфраструктуры, на которых предусмотрены взрывоопасные зоны классов 2 и 22. Оборудование может применяться на предприятиях нефтегазовой, химической, нефтехимической, топливной и перерабатывающей промышленности при соответствии маркировки взрывозащиты характеристикам окружающей среды и требованиям проекта.

В товарную группу объединены 48 модификаций мощностью 45 и 56 Вт со световым потоком от 6000 до 8300 лм по представленной номенклатуре. Светильники различаются номинальной мощностью, кривой силы света (КСС), цветовой температурой и способом крепления.

Для мощности 45 Вт предусмотрены три оптических исполнения: косинусная Д, глубокая Г90 и К60. Светильники мощностью 56 Вт дополнительно представлены с широкой боковой КСС ШБ и концентрированной К30.

Каждая комбинация мощности и КСС выпускается с цветовой температурой 3000, 4000 или 5000 К и двумя вариантами крепления — консольным и поворотной лирой.

Для каждого исполнения предусмотрен самостоятельный артикул производителя, позволяющий определить мощность, оптику, цветовую температуру и способ установки.

Взрывозащищённые светильники Diora Unit 2Ex могут использоваться при строительстве новых промышленных объектов, реконструкции производственных помещений, модернизации осветительных установок и замене действующего оборудования.

При подборе необходимо учитывать классификацию взрывоопасной зоны, группу взрывоопасной среды, температурные характеристики, нормируемую освещённость, монтажную высоту и расположение технологического оборудования.

Применение конкретной модификации во взрывоопасной зоне допускается при соответствии её маркировки взрывозащиты установленным требованиям. Необходимые характеристики и специальные условия применения проверяются по действующему сертификату и паспорту производителя.

Модельный ряд и световой поток

Взрывозащищённые светильники Diora Unit 2Ex представлены двумя вариантами мощности — 45 и 56 Вт.

Световой поток зависит от мощности и выбранной кривой силы света.

Для модели 45 Вт с КСС Д и цветовой температурой 3000 К в исходной номенклатуре обнаружено расхождение: в названии модели указано 6500 лм, а в отдельном поле светового потока для консольного исполнения и лиры — 6000 лм. Для исполнений 4000 и 5000 К указано 6500 лм. Значение для 3000 К необходимо уточнить по документации производителя.

Diora Unit 2Ex 45 Вт — взрывозащищённый светодиодный светильник с тремя вариантами КСС: косинусной Д, глубокой Г90 и К60.

Для модели с косинусной КСС Д в наименовании производителя указан световой поток 6500 лм. Исполнения с Г90 и К60 обеспечивают 6000 лм.

Светильники мощностью 45 Вт могут рассматриваться для освещения производственных участков, технологических помещений, рабочих поверхностей, проходов и зон обслуживания оборудования.

В зависимости от характера светораспределения оборудование может использоваться в системах общего или локализованного освещения.

Diora Unit 2Ex 56 Вт — более мощное исполнение данной товарной группы со световым потоком от 7500 до 8300 лм.

Для косинусной КСС Д предусмотрено 8000 лм, для широкой боковой ШБ — 8000 лм, для концентрированной К30 — 8300 лм, для глубокой Г90 и исполнения К60 — 7500 лм.

Светильники мощностью 56 Вт могут применяться для освещения производственных помещений, технологических площадок, складских участков, рабочих зон и технических объектов при соответствии их характеристик требованиям проекта.

Наличие пяти типов КСС позволяет рассматривать различные варианты распределения светового потока с учётом конфигурации помещения и расположения оборудования.

При выборе мощности необходимо учитывать, что более высокий световой поток не всегда обеспечивает большую освещённость конкретной рабочей поверхности. Результат зависит от КСС, монтажной высоты, направления светильника и расстояния до освещаемого участка.

Светотехнический расчёт позволяет определить необходимое количество светильников и рациональную схему их размещения.

Класс и маркировка взрывозащиты

Светильники Diora Unit 2Ex предназначены для применения во взрывоопасных зонах при соответствии выбранной модификации условиям эксплуатации и требованиям проектной документации.

В технических материалах серии приводится газовая маркировка взрывозащиты 2Ex mc nA IIC T4/T5/T6 Gc X. Конкретный температурный класс, действующая маркировка и наличие пылевой взрывозащиты должны подтверждаться документацией соответствующего исполнения.

Зона 2 — пространство, в котором образование взрывоопасной газовой среды при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

Зона 22 — пространство, в котором образование взрывоопасной среды в виде облака горючей пыли при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

При выборе светильников проверяются группа взрывоопасной среды, температурный класс или максимальная температура поверхности, допустимый диапазон температуры окружающей среды и специальные условия безопасного применения.

Обозначение взрывозащиты необходимо сопоставлять с классификацией зоны и характеристиками веществ, которые могут образовывать взрывоопасную среду на объекте.

Выбор оборудования осуществляется с учётом требований ТР ТС 012/2011, применимых стандартов серии ГОСТ IEC 60079 (ГОСТ 31610) и проектной документации.

Маркировка и разрешительные документы должны проверяться для конкретной модификации перед включением оборудования в спецификацию.

Кривые силы света Diora Unit 2Ex

В модельном ряду Diora Unit 2Ex мощностью 45–56 Вт представлены пять оптических исполнений.

Косинусная Д. Предусматривает широкое распределение светового потока и может применяться для общего освещения производственных помещений, технических зон и технологических участков.

Широкая боковая ШБ. Характеризуется боковым распределением света. Может рассматриваться для освещения вытянутых производственных пространств, технологических проходов и рабочих зон, где требуется соответствующая форма светораспределения.

Концентрированная К30. Предназначена для направленного освещения отдельных рабочих поверхностей, оборудования и технологических участков. Выбор определяется размерами освещаемой зоны, расстоянием до неё и высотой установки.

Глубокая Г90. Может применяться в системах общего и локализованного освещения, где необходимо направленное распределение светового потока с учётом монтажной высоты и расположения рабочих поверхностей.

К60. В номенклатуре производителя обозначена как «глубокая К60». Представляет собой отдельное оптическое исполнение, характеристики которого необходимо оценивать по фотометрическим данным конкретной модификации.

Для светильников мощностью 45 Вт доступны Д, Г90 и К60. Для мощности 56 Вт предусмотрены все пять вариантов КСС.

При подборе светораспределения необходимо учитывать расположение технологических линий, трубопроводов, колонн, оборудования и других конструкций, способных создавать затенённые участки.

В производственных и складских помещениях также учитываются монтажная высота, размеры рабочих поверхностей и ширина проходов.

Оптическое исполнение выбирается по результатам светотехнического расчёта с учётом фактической геометрии объекта.

Цветовая температура

Взрывозащищённые светодиодные светильники Diora Unit 2Ex (45–56 Вт) выпускаются с тремя значениями коррелированной цветовой температуры.

3000 К — тёплый белый свет. Может применяться на объектах, где проектом предусмотрены соответствующие требования к характеристикам световой среды.

4000 К — нейтральный белый свет. Используется для освещения производственных помещений, технологических участков, рабочих зон и объектов промышленной инфраструктуры.

5000 К — белый свет более холодного оттенка. Может применяться в системах промышленного освещения с соответствующими проектными требованиями.

Для каждой представленной комбинации мощности и КСС предусмотрены исполнения 3000, 4000 и 5000 К.

Выбор цветовой температуры выполняется с учётом назначения помещения, характера зрительных работ и особенностей технологических процессов.

Модификации и артикулы Diora Unit 2Ex (45–56 Вт)

В товарную группу включены 48 модификаций, объединённых в таблице из восьми строк.

Каждая строка соответствует одной комбинации мощности и КСС. Для неё указаны три цветовые температуры и два способа крепления.

Порядок артикулов: 3000 / 4000 / 5000 К.

В обозначениях артикулов суффикс -C соответствует консольному креплению, -L — креплению типа «лира».

Для каждого оптического исполнения доступны три цветовые температуры и оба способа крепления. Каждая комбинация имеет самостоятельный артикул производителя.

При заказе необходимо указывать полное обозначение выбранного светильника.

Способы крепления

Взрывозащищённые светильники Diora Unit 2Ex мощностью 45–56 Вт представлены с двумя вариантами крепления: консольным и поворотной лирой.

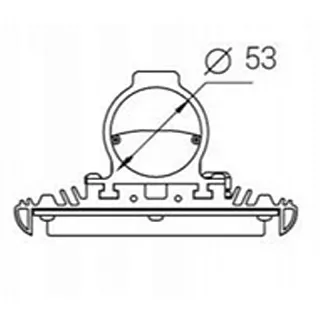

Консольное крепление. Предназначено для размещения светильника на совместимом кронштейне или опорном элементе. Может применяться при организации освещения промышленных территорий, технологических площадок и других объектов с соответствующими условиями эксплуатации.

При выборе необходимо проверять присоединительные размеры, характеристики кронштейна и допустимые нагрузки на несущую конструкцию.

Поворотная лира. Позволяет ориентировать светильник относительно рабочей поверхности и выбирать направление светового потока.

Такое крепление может использоваться при размещении на совместимых металлических основаниях, балках и других конструкциях, предусмотренных проектом.

При установке оборудования во взрывоопасной зоне необходимо соблюдать требования технической документации производителя к механическому креплению, электрическому подключению и специальным условиям эксплуатации.
