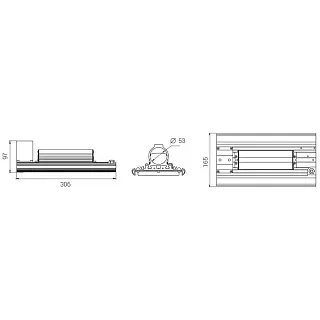

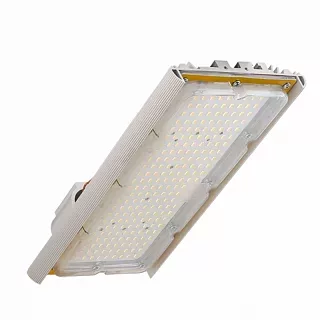

Взрывозащищённый светодиодный светильник Diora Unit 2Ex (65–78 Вт).

Описание

Diora Unit 2Ex (65–78 Вт) — взрывозащищённые светодиодные светильники для освещения производственных помещений, технологических участков и объектов промышленной инфраструктуры с взрывоопасными зонами классов 2 и 22. Оборудование может применяться на предприятиях нефтегазовой, химической, нефтехимической, топливной и перерабатывающей промышленности при соответствии маркировки взрывозащиты характеристикам окружающей среды и требованиям проекта.

В товарную группу объединены 48 модификаций мощностью 65 и 78 Вт со световым потоком от 9000 до 11 000 лм по представленным наименованиям моделей. Светильники различаются мощностью, кривой силы света (КСС), цветовой температурой и способом крепления.

Для мощности 65 Вт представлены пять оптических исполнений: косинусная Д, широкая боковая ШБ, концентрированная К30, глубокая Г90 и исполнение К60. Светильники мощностью 78 Вт доступны с тремя вариантами КСС — Д, Г90 и К60.

Каждая комбинация мощности и КСС выпускается с цветовой температурой 3000, 4000 или 5000 К и двумя вариантами крепления: консольным и поворотной лирой.

Каждое исполнение имеет отдельный артикул производителя, что позволяет точно определить конфигурацию светильника при подготовке спецификации и оформлении заказа.

Светильники Diora Unit 2Ex предназначены для эксплуатации в условиях, предусмотренных производителем, и должны выбираться с учётом классификации взрывоопасной зоны, группы взрывоопасной среды, температурных характеристик и специальных условий применения.

Оборудование может использоваться при строительстве новых промышленных объектов, реконструкции производственных помещений, модернизации осветительных установок и замене светильников на объектах с соответствующими требованиями к взрывозащите.

При подборе необходимо учитывать не только параметры взрывозащиты, но и нормируемую освещённость, монтажную высоту, расположение рабочих поверхностей и технологического оборудования.

Модельный ряд и световой поток

Взрывозащищённые светильники Diora Unit 2Ex представлены двумя вариантами мощности — 65 и 78 Вт.

Световой поток зависит от мощности и выбранного оптического исполнения.

Для модели 65 Вт с КСС Д и цветовой температурой 3000 К в наименовании указано 10 000 лм, а в отдельном поле светового потока — 9000 лм для обоих креплений.

Для модели 78 Вт с КСС Д, цветовой температурой 3000 К и креплением «лира» в наименовании указано 11 000 лм, а в отдельном поле — 10 500 лм. Перед публикацией окончательных технических значений эти расхождения необходимо уточнить у производителя.

Diora Unit 2Ex 65 Вт — взрывозащищённый светодиодный светильник со световым потоком от 9000 до 10 500 лм по наименованиям представленных исполнений.

Для косинусной КСС Д заявлено 10 000 лм, для широкой боковой ШБ — 10 000 лм, для концентрированной К30 — 10 500 лм. Исполнения с Г90 и К60 имеют световой поток 9000 лм.

Пять вариантов КСС позволяют рассматривать различные схемы освещения технологических площадок, производственных помещений, рабочих зон и проходов с учётом монтажной высоты и расположения оборудования.

Diora Unit 2Ex 78 Вт представлен тремя вариантами КСС: косинусной Д, глубокой Г90 и исполнением К60.

В наименовании моделей с КСС Д указан световой поток 11 000 лм, с Г90 и К60 — 10 500 лм.

Светильники мощностью 78 Вт могут применяться для освещения производственных участков, технологического оборудования, рабочих поверхностей, технических помещений и промышленных площадок при соответствии характеристик оборудования требованиям проекта.

Выбор между мощностями 65 и 78 Вт зависит от размеров освещаемого пространства, высоты установки, нормируемой освещённости и необходимого светораспределения.

Увеличение мощности не всегда обеспечивает пропорциональный рост освещённости конкретной поверхности. На результат влияют КСС, расстояние до рабочей зоны, углы установки и расположение технологических конструкций.

Светотехнический расчёт позволяет определить рациональное количество светильников и схему размещения без избыточного энергопотребления.

Класс и маркировка взрывозащиты

Светильники Diora Unit 2Ex предназначены для применения во взрывоопасных зонах при соответствии конкретной модификации требованиям проектной документации.

В технических материалах серии встречается газовая маркировка взрывозащиты 2Ex mc nA IIC T4/T5/T6 Gc X. Действующую маркировку, температурный класс и наличие пылевой взрывозащиты необходимо проверять по сертификату и паспорту выбранного исполнения.

Зона 2 — пространство, в котором образование взрывоопасной газовой среды при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

Зона 22 — пространство, в котором образование взрывоопасной среды в виде облака горючей пыли при нормальной эксплуатации маловероятно, а при возникновении такая среда сохраняется непродолжительное время.

При выборе светильника проверяются группа взрывоопасной среды, температурный класс или максимальная температура поверхности, допустимая температура окружающей среды и специальные условия безопасного применения.

Обозначение взрывозащиты необходимо сопоставлять с классификацией зоны и характеристиками веществ, которые могут образовывать взрывоопасную среду на объекте.

При проектировании и подборе оборудования учитываются требования ТР ТС 012/2011, применимых стандартов серии ГОСТ IEC 60079 (ГОСТ 31610) и проектной документации.

Маркировка взрывозащиты и разрешительные документы должны быть проверены для конкретной модификации перед включением оборудования в спецификацию.

Кривые силы света Diora Unit 2Ex

В модельном ряду Diora Unit 2Ex мощностью 65–78 Вт предусмотрены пять оптических исполнений.

Косинусная Д. Обеспечивает широкое распределение светового потока и может применяться для общего освещения производственных помещений, технологических участков и рабочих зон.

Широкая боковая ШБ. Предусматривает боковое распределение света и может рассматриваться для освещения вытянутых производственных пространств, проходов и технологических участков, где требуется соответствующая форма светораспределения.

Концентрированная К30. Применяется для направленного освещения отдельных рабочих поверхностей, оборудования и технологических зон. При выборе учитываются размеры освещаемого участка, расстояние до него и высота установки.

Глубокая Г90. Предназначена для направленного распределения светового потока и может использоваться в схемах общего и локализованного освещения при соответствующих требованиях к светораспределению.

К60. В исходной номенклатуре производителя обозначена как «глубокая К60». Представляет собой отдельное оптическое исполнение, фактическое распределение силы света которого следует оценивать по фотометрическим данным модели.

Для светильников мощностью 65 Вт представлены все пять КСС. Для мощности 78 Вт доступны Д, Г90 и К60.

При освещении промышленных объектов распространению света могут препятствовать трубопроводы, колонны, технологические эстакады, оборудование и инженерные коммуникации.

На производственных и складских объектах также учитываются монтажная высота, размеры рабочих поверхностей, ширина проходов и расположение оборудования.

Выбор КСС должен основываться на светотехническом расчёте с использованием фотометрических данных конкретной модификации.

Цветовая температура

Взрывозащищённые светодиодные светильники Diora Unit 2Ex (65–78 Вт) выпускаются с тремя значениями коррелированной цветовой температуры.

3000 К — тёплый белый свет. Может применяться в осветительных установках с соответствующими требованиями к характеристикам световой среды.

4000 К — нейтральный белый свет. Используется для освещения производственных помещений, технологических участков и рабочих зон.

5000 К — белый свет более холодного оттенка. Может применяться на промышленных объектах, где проектом предусмотрены соответствующие цветовые характеристики.

Для каждой представленной комбинации мощности и КСС доступны все три цветовые температуры.

Выбор выполняется с учётом назначения помещения, особенностей технологического процесса, условий зрительной работы персонала и требований проектной документации.

Модификации и артикулы Diora Unit 2Ex (65–78 Вт)

В товарную группу включены 48 модификаций, объединённых в таблице из восьми строк.

Каждая строка соответствует одной комбинации мощности и КСС. Для неё приведены три цветовые температуры и два способа крепления.

Порядок артикулов: 3000 / 4000 / 5000 К.

Для исполнений DU2Ex65D-3K-C и DU2Ex65D-3K-L в наименованиях указано 10 000 лм, а в отдельных полях светового потока — 9000 лм.

Для исполнения DU2Ex78D-3K-L в наименовании указано 11 000 лм, а в поле светового потока — 10 500 лм. Значения требуют уточнения по документации производителя.

В обозначениях артикулов суффикс -C соответствует консольному креплению, -L — креплению типа «лира».

Для каждого оптического исполнения представлены три цветовые температуры и оба способа крепления. Каждая комбинация имеет самостоятельный артикул производителя.

При заказе необходимо указывать полное обозначение выбранного светильника.

Способы крепления

Взрывозащищённые светильники Diora Unit 2Ex мощностью 65–78 Вт представлены с двумя вариантами крепления: консольным и поворотной лирой.

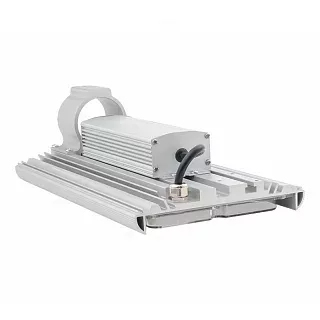

Консольное крепление. Предназначено для установки светильника на совместимые кронштейны и опорные элементы. Может применяться при освещении промышленных территорий, технологических площадок и других объектов с соответствующими условиями эксплуатации.

При выборе необходимо проверять присоединительные размеры, характеристики монтажного основания и допустимые нагрузки на несущую конструкцию.

Поворотная лира. Позволяет ориентировать светильник относительно рабочей поверхности и выбирать направление светового потока.

Такое исполнение может применяться при размещении оборудования на совместимых металлических основаниях, балках и других конструкциях, предусмотренных проектом.

При установке оборудования во взрывоопасных зонах необходимо соблюдать требования производителя к механическому креплению, электрическому подключению и специальным условиям эксплуатации.
