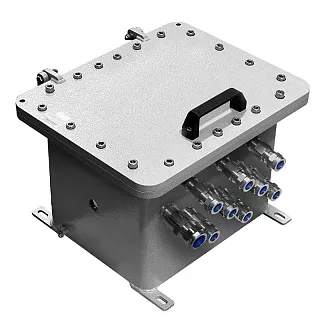

Взрывозащищенная клеммная коробка ЩОРВ-МТ584019 из малоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-МТ584019 имеет внешние габариты 589×452,5×242 мм и внутреннее пространство 484×304×141 мм. Увеличенные размеры корпуса позволяют использовать модель для компоновок, которым требуется значительная площадь размещения оборудования внутри коробки.
Внутренняя монтажная зона имеет длину 484 мм и ширину 304 мм. Глубина корпуса составляет 141 мм, что позволяет сочетать большую площадь расположения элементов с умеренной внутренней глубиной.
Для установки предусмотрено крепление скобами с межосевым расстоянием 360 мм по вертикали и 391 мм по горизонтали. Ширина крепежного отверстия составляет 11 мм. Масса корпуса — 79,7 кг.
Монтажная панель
Для ЩОРВ-МТ584019 предусмотрена монтажная панель Щ5739Х.
| Материал | Размер, мм | Толщина, мм | Масса, кг |
|---|---|---|---|
| Алюминий | 456 × 276 | 3 | 1,047 |
| Нержавеющая сталь | 456 × 276 | 3 | 2,081 |
Размер монтажной панели составляет 456×276 мм, толщина — 3 мм.
Технические характеристики
Применение
ЩОРВ-МТ584019 подходит для размещения клеммных соединений и оборудования, которым требуется внутренняя монтажная зона 484×304 мм. Размер корпуса позволяет распределять элементы как по длине, так и по ширине монтажной поверхности.
При подборе учитываем размеры устанавливаемых компонентов, необходимую площадь монтажной панели, тип клеммных зажимов, количество кабельных вводов, стороны их расположения и требуемые дополнительные исполнения.
Преимущества практического использования
Внутренние размеры 484×304×141 мм обеспечивают увеличенную площадь для размещения оборудования и электрических соединений.
Монтажная панель Щ5739Х имеет размеры 456×276 мм и толщину 3 мм. Предусмотрены варианты из алюминия и нержавеющей стали.
Крепежная схема 360×391 мм и ширина крепежного отверстия 11 мм позволяют учитывать точки установки корпуса при проектировании.
Масса ЩОРВ-МТ584019 составляет 79,7 кг.
Следующий типоразмер — ЩОРВ-МТ584028 с внешними габаритами 589×452,5×340,5 мм и внутренними размерами 484×304×240 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-МТ584019 из малоуглеродистой стали
Мы можем подобрать ЩОРВ-МТ584019 по внутренним габаритам корпуса, материалу монтажной панели, типу клеммных зажимов, количеству и расположению кабельных вводов и необходимым дополнительным исполнениям.
