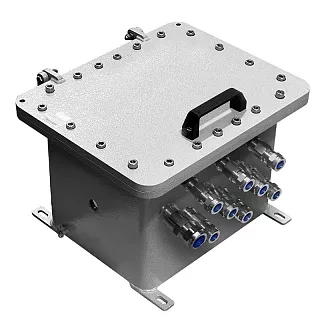

Взрывозащищенная клеммная коробка ЩОРВ-МТ906834 из малоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-МТ906834 имеет внешние габариты 900×742×388 мм и внутреннее пространство 770×550×263 мм. Это один из наиболее крупных типоразмеров серии, рассчитанный на компоновки, которым требуется большая площадь для размещения оборудования и значительный внутренний объем.
Внутренняя монтажная зона размером 770×550 мм позволяет распределять большое количество элементов по длине и ширине корпуса. Глубина 263 мм обеспечивает дополнительное пространство для размещения оборудования, клеммных соединений и прокладки проводников.
Для установки используются крепежные скобы с межосевым расстоянием 680 мм по вертикали и 664 мм по горизонтали. Ширина крепежного отверстия составляет 20 мм. Масса коробки — 267 кг.
Монтажные панели
Для ЩОРВ-МТ906834 предусмотрены монтажные панели Щ8967Х и Щ8967Х/ТЕРМО.
| Монтажная панель | Размер, мм | Толщина, мм | Масса из алюминия, кг | Масса из нержавеющей стали, кг |
|---|---|---|---|---|
| Щ8967Х | 720 × 500 | 3 | 2,927 | 8,726 |
| Щ8967Х/ТЕРМО | 720 × 500 | 3 | 2,927 | 8,726 |
Размер монтажных панелей составляет 720×500 мм, толщина — 3 мм. Предусмотрены варианты из алюминия и нержавеющей стали.
Технические характеристики
Применение
ЩОРВ-МТ906834 подходит для крупногабаритных электрических компоновок, которым требуется внутреннее пространство 770×550×263 мм. Значительная площадь монтажной зоны позволяет размещать большое количество элементов в одном корпусе, а глубина 263 мм дает дополнительное пространство для соединений и проводников.
При подборе учитываем размеры устанавливаемого оборудования, требуемую площадь монтажной панели, внутреннюю глубину корпуса, тип клеммных зажимов, количество и расположение кабельных вводов и дополнительные исполнения.
Преимущества практического использования
Внутренние габариты 770×550×263 мм обеспечивают большую монтажную площадь и значительный внутренний объем.
Для модели предусмотрены монтажные панели Щ8967Х и Щ8967Х/ТЕРМО размером 720×500 мм и толщиной 3 мм.
Крепежная схема 680×664 мм и ширина крепежного отверстия 20 мм позволяют заранее учитывать точки установки корпуса.
Масса ЩОРВ-МТ906834 составляет 267 кг.
Следующий типоразмер — ЩОРВ-МТ906845 с внешними габаритами 900×742×500 мм и внутренними размерами 770×550×370 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-МТ906834 из малоуглеродистой стали
Мы можем подобрать ЩОРВ-МТ906834 по внутренним габаритам корпуса, варианту и материалу монтажной панели, типу клеммных зажимов, количеству и расположению кабельных вводов и необходимым дополнительным исполнениям.Похожие товары
