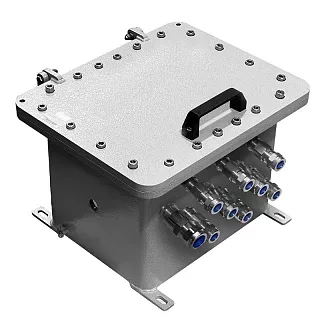

Взрывозащищенная клеммная коробка ЩОРВ-МТ765636 из малоуглеродистой стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка ЩОРВ-МТ765636 имеет внешние габариты 767×630×407 мм и внутреннее пространство 637×437×285 мм. Модель относится к крупногабаритным типоразмерам серии и обеспечивает значительный внутренний объем для размещения оборудования и электрических соединений.
Внутренняя монтажная зона размером 637×437 мм позволяет распределять элементы по большой площади, а глубина 285 мм дает дополнительное пространство для объемной компоновки и прокладки проводников.
Для установки корпуса предусмотрены крепежные скобы с межосевым расстоянием 600 мм по вертикали и 540 мм по горизонтали. Ширина крепежного отверстия составляет 16 мм. Масса коробки — 189 кг.
Монтажные панели
Для ЩОРВ-МТ765636 предусмотрены монтажные панели Щ7252Х и Щ7252Х/ТЕРМО.
| Монтажная панель | Размер, мм | Толщина, мм | Масса из алюминия, кг | Масса из нержавеющей стали, кг |
|---|---|---|---|---|
| Щ7252Х | 597 × 397 | 3 | 1,927 | 3,83 |
| Щ7252Х/ТЕРМО | 597 × 397 | 3 | 1,927 | 3,83 |
Размер монтажных панелей составляет 597×397 мм, толщина — 3 мм. В таблице серии предусмотрены исполнения из алюминия и нержавеющей стали.
Технические характеристики
Применение
ЩОРВ-МТ765636 подходит для крупной электрической компоновки, которой требуется внутреннее пространство 637×437×285 мм. Размеры корпуса позволяют размещать оборудование по большой монтажной поверхности и сохранять значительный запас пространства по глубине.
При подборе учитываем габариты устанавливаемых компонентов, размеры монтажной панели, необходимый внутренний объем, тип клеммных зажимов, количество кабельных вводов, стороны их расположения и дополнительные исполнения.
Преимущества практического использования
Внутренние габариты 637×437×285 мм обеспечивают большую площадь и глубину для размещения оборудования, клеммных соединений и проводников.
Для модели предусмотрены монтажные панели Щ7252Х и Щ7252Х/ТЕРМО размером 597×397 мм и толщиной 3 мм.
Крепежная схема 600×540 мм и ширина крепежного отверстия 16 мм позволяют заранее учитывать точки установки корпуса при проектировании.
Масса ЩОРВ-МТ765636 составляет 189 кг.
Следующий типоразмер — ЩОРВ-МТ906834 с внешними габаритами 900×742×388 мм и внутренними размерами 770×550×263 мм.
Купить Взрывозащищенная клеммная коробка ЩОРВ-МТ765636 из малоуглеродистой стали
Мы можем подобрать ЩОРВ-МТ765636 по внутренним габаритам корпуса, варианту и материалу монтажной панели, типу клеммных зажимов, количеству и расположению кабельных вводов и необходимым дополнительным исполнениям.Похожие товары
